钢管91看片在线免费看（机电分开、非接触式磁化）结构示意图

作者：91看片看淫黄大片探伤机发表时间：2015/9/12 9:44:12

为了让需要采购钢管91看片在线免费看的客户，对钢管荧光91看片在线免费看有一个总体的结构组成印象。91看片看淫黄大片特提供结构示意图，供参详。

注明：本探伤机结构示意图，针对钢管探伤机，可兼顾气瓶感应磁化无损检测，不能用于需直接通电法检测的工件。

1、钢管91看片在线免费看三维图示

钢管91看片在线免费看

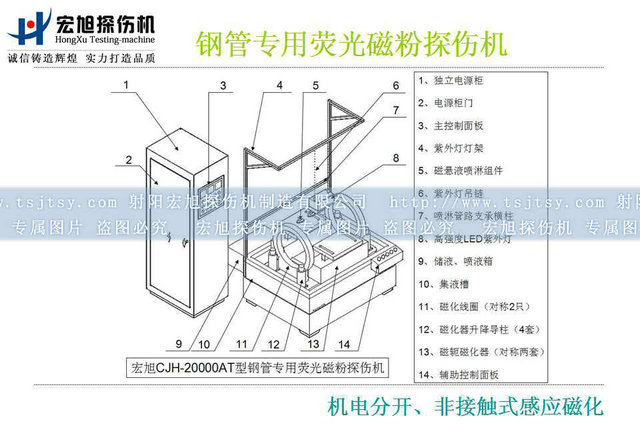

2、钢管91看片在线免费看的结构示意图

钢管非接触式感应磁化探伤机

3、接箍91看片在线免费看结构示意图的分项说明

序号	名称	功能说明
1	独立电源柜	用于探伤机交流磁化功能及相关程序动作的控制
2	电源柜门	快速开启，便于对电路电器进行控制及检修。配有专用钥匙。
3	主控制面板	用于91看片在线免费看各功能切换及开启，提供数字电流显示。
4	紫外灯灯架	用于紫外线黑光灯的定位、悬吊
5	磁悬液喷淋组件	由多只喷头组成，用于磁悬液的多方向喷洒，流量可调节。
6	紫外灯吊链	用于紫外线黑光灯的悬吊，可调节高度及位置。
7	喷淋管路支承横柱	用于万向铜喷头的固定支承作用
8	高强度黑光灯	LED紫外线黑光灯，距工件表面380mm处，照度达到9000μw/cm2
9	储液、喷液箱	用于磁悬液的储液、搅拌、喷液的专用装置
10	集液槽	不锈钢制作，内置磁化器，用于将磁悬液回收至储液箱，循环使用。
11	磁化线圈	左右分列，用于对钢管的纵向磁化，检测周向裂纹
12	磁化器升降导柱	配合内置的升降机，电动升降调节与钢管的中心高。
13	磁轭磁化器	置于2只磁化线圈的中间，磁极可调，用于大小口径钢管的周向磁化，检测纵向裂纹。
14	辅助控制面板	位于设备磁化位，用于91看片在线免费看主控制面板的辅助功能控制。

注明：1、本机无暗室。

2、本机无辅助上料、进料、下料辅机，如有需要，请另行配套自制或由我公司代为制造。

3、本探伤机配有专用透明档液板，确保磁悬液在喷洒时溅出机外，弄脏地面及操作者的衣服。
